豐田相繼向工廠導入了多項革新性制造技術。該公司以2008年發生的雷曼危機為契機，以降低成本和提高質量為目標，快速開發了多項制造技術。

為了縮短車身焊接工序的周期而開發的技術是“激光螺旋焊接”（LSW：LaserScrewWelding）（圖1）。豐田為田原工廠、堤工廠、元町工廠、豐田九州工廠導入了該技術，并從“雷克薩斯IS”開始推廣。

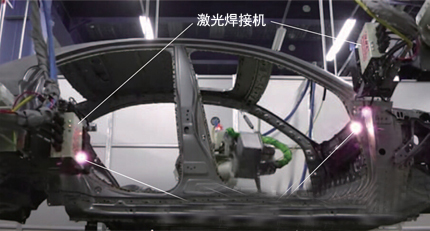

圖1 激光焊接技術“激光螺旋焊接”

焊接速度高達每焊點0.3～1.0秒，可縮短工序周期。提高了焊接質量以投入實用。

目前，車身焊接的主流技術是點焊。方法是用電極夾著鋼板，然后通入電流，利用此時產生的熱量（電阻熱）來熔化并接合鋼板。這種工藝存在的課題是所需時間長，焊接速度為每個焊點2.0～2.5秒。為了縮短焊接時間和工序周期，豐田采用了激光焊接法。

激光焊接法的焊接速度高達每個焊點0.3～1.0秒，比點焊快兩倍以上。這是因為從一個焊點到下一個焊點的移動速度很快。激光焊接是利用透鏡聚光產生的熱量來熔融并焊接鋼板的方法。通過控制透鏡，可使激光快速移動至焊點，因此能夠實現高速焊接。

普通的激光焊接存在質量不穩定的問題，比如鋼板的焊縫容易燒穿或者出現孔洞，但豐田克服了這一難題。不過，該公司并未公開技術詳情。

新的激光焊接機與點焊機一樣，安裝在工業用機器臂的頂端來使用。不過，由于每臺機器人的焊接打點數更多，因此需要的機器人數量更少。最終，成功利用激光螺旋焊接縮短了焊接工序的周期。

鋼材和鋁合金均采用激光焊

為了讓新開發的激光焊接技術不僅能用于鋼材，還能用于鋁合金，豐田正在努力推進開發。如果兩種材料能夠使用相同的焊接機，就能節省一條焊接生產線。而且，由于能夠高速焊接，因此還能構建前所未有的小型焊接生產線。由此便有望使設備投資額降至1/2以下。目前，豐田使用點焊方式來焊接鋼材，使用摩擦攪拌焊接方式來焊接鋁合金。由于工藝不同，因此必須設置不同的焊接設備。

不過，激光焊接也存在課題，那就是鋁合金容易斷裂。在焊接之后進行冷卻凝固時，鋁合金的收縮幅度大于鋼材，因此無法在與鋼材相同的焊接條件下，使用激光焊接方式來焊接鋁合金。豐田通過改進溫度控制，抑制了鋁合金斷裂。據介紹，目前這項技術已有眉目，應用于車身的時間已經不遠了。

CFRP面板的成型

面向碳纖維增強樹脂基復合材料制成的前發動機罩及車頂等，豐田開發了可縮短周期時間的成型法。在射出樹脂時，通過在模具稍微打開而不是完全閉合的狀態下射出，以縮短加工時間。“雷克薩斯RCF CarbonPackage”采用新成型法之后，每塊前發動機罩的周期時間縮短到了10分鐘左右（圖2）。而2010年上市的“雷克薩斯LFA”的前發動機罩的周期時間則長達1小時左右。另外，采用新成型法后，可將沖壓機由合模力為3000tf（約29.4MN）的機型改為1000tf（約9.8MN）的小型產品，因此還可降低設備投資額。

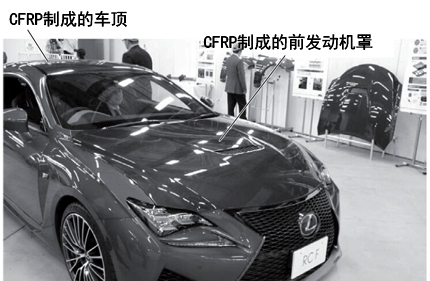

圖2 “雷克薩斯RCF Carbon Package”

前發動機罩和車頂以CFRP成型。每塊前發動機罩的周期時間為10分鐘左右，遠遠低于以前的約1小時。

外側使用樹脂傳遞成型技術（RTM，ResinTransferMolding）。具體方法是，先切割碳纖維基材，將其放入加熱至90～150℃的模具中，在模具溫度為150℃的狀態下直接注入樹脂，然后讓樹脂凝固，等其凝固之后再將模具溫度由150℃降至20℃，進行脫模冷卻。

內側則使用片材沖壓成型技術。將長度不同的碳纖維（長纖維）和樹脂片材放入模具，將模具溫度提高至150℃，一邊讓樹脂融化一邊進行沖壓，使熔融樹脂流遍模具的所有區域。然后，待樹脂凝固后，將溫度由150℃降至20℃，進行脫模冷卻。內側的部件數量也由7個減少到了4個。

電加熱火印的單件生產

豐田的電加熱火印（Hot Stamp）技術利用可兼顧鋼板成型性和高強度的火印方式，實現了逐個制造部件的“單件生產”（圖3）。先對鋼板加熱，使其變軟之后再進行沖壓成型，然后利用與模具接觸所產生的冷卻效果并淬火，由此加工部件。由此可制造出尺寸精度出色的輕量化部件。

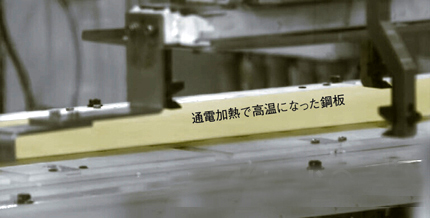

圖3 采用電加熱火印技術對鋼板加熱

利用鋼板通入電流后產生的焦耳熱，逐一為鋼板加熱。使加熱變軟的鋼板成型后，在模具內冷卻并進行淬火，以提高拉伸強度。

這項技術的特點是使用電加熱器來加熱鋼板。利用鋼板通入直流電后產生的焦耳熱，逐一加熱鋼板。這樣可將加熱時間縮短到了10～20秒（不到原來的1/20），從而實現了小型生產線。具體來說，用電加熱器將拉伸強度為590MPa的鋼板加熱至約900℃，并進行沖壓成型，然后在模具內冷卻，使強度提高至1470MPa。設備長度為2m，只有原來的火印設備的1/10。該技術可使設備投資額減少30％。

以前的火印技術使用氣爐來加熱鋼板，每次處理5～20塊鋼板。加熱爐長度為20m，加熱時間長達4～6分鐘。

小型涂裝生產線

小型涂裝生產線是使噴涂寬度（噴束圖形）可變而實現的。正如區分使用粗筆和細筆來涂色的“線條畫”一樣，首先用較細的噴束圖形細密地涂裝邊緣部分，然后以較粗的噴束圖形高效涂覆中間部分。該技術可將涂裝機器人的數量由原來的四臺減少到兩臺。以前的涂裝生產線使用的都是不能調整寬度的噴束圖形，涂裝較小的位置時，會導致很多涂料無法附著到工件上。

為了使新涂裝生產線更小，豐田還開發出了一種小型裝置，使用旋流的離心力來回收未附著到工件上的涂料。這項技術使工序周期比原來縮短了20％，設備體積縮小了40％。設備投資額也減少了40％。該公司計劃從2015年夏季開始在生產“普銳斯”的堤工廠使用新的涂裝生產線。

逐一生產儀表板蒙皮

使儀表板實現單件生產的是SimpleSlim搪塑成型機。儀表板蒙皮采用粉末搪塑成型技術來制造。該技術是在加熱后的模具中放入粉末狀樹脂，在熱的作用下使薄薄的一層樹脂凝固。這樣冷卻之后，就能獲得蒙皮狀成型品（儀表板蒙皮）。

以前的粉末搪塑成型機使用正面設有加熱區、左邊設有成型區、右邊設有冷卻區的大型設備，將很多儀表板蒙皮集中在一起進行一次生產。而新的粉末搪塑成型機在一個地方進行加熱、成型和冷卻，并對儀表板蒙皮逐一成型。

具體方法是，在對模具加熱的同時，使其與原料罐一同旋轉來成型。加熱時使用紅外線加熱器，并在必要時只加熱相關位置。這樣可使成型溫度比原來降低20℃。冷卻采用進一步旋轉模具并從后方噴水的方法，實現了均勻的高速冷卻。

新的粉末搪塑成型機的安裝面積為5m×9m，與原來的10m×12m相比縮小了62％。設備投資額減少了30％，儀表板蒙皮的成本降低了21％。

由于能夠逐一更換模具，因此還能混流生產。先由機器人取出模具，然后由作業人員將成型好的儀表板蒙皮從模具中剝離出來。機器人則利用這一時間，將其他模具放入設備。這種包含裝夾時間在內的周期時間為240秒。豐田計劃2015年夏季為高岡工廠導入這種新型成型機。
