和以往一樣，蘋果在介紹Mac Pro的時候，突出了它的制造工藝。但現場播放的幾分鐘視頻，滿足不了我們的好奇心。 內行看門道，外行看熱鬧。在專家眼里，即便是幾分鐘視頻，透露的信息也足夠豐富。波蘭的Greg Koenig分解了Mac Pro的宣傳視頻，告訴我們它是如何制造的。 從制造流程來看，蘋果采用了機械-液壓拉深沖壓加工（hydraulic deep draw stamping）的方法制造 Mac Pro 的外殼。一般的金屬沖壓加工，要使用一到兩個模具，才能得到最終的形狀。但既要生產出圓柱形的形狀，還要保持外殼表面的光潔，這是生產工藝上的一項挑戰。 而了保證產品最終的效果，蘋果采用凈成形（Net Shaper）鑄造工藝，這是一種不需要切削金屬坯料，只需經過多個鍛造模具鍛造，最終令坯料成為接近最終形狀的狀態。換言之，Mac Pro是通過一塊鋁錠逐步成形的，最后蘋果才清理金屬外殼的表面，添上電源鍵等等。 下面就讓我們用圖說話：

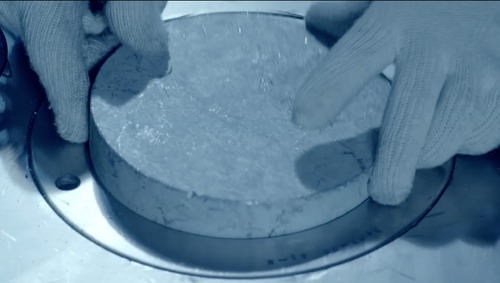

上面的兩幅圖中，上圖是用于制造一個Mac Pro機箱外殼所使用金屬坯料，下圖則展示了金屬坯料經過第一次（或第四、第五次）拉深沖壓加工之后的模樣，長度接近最終成品。

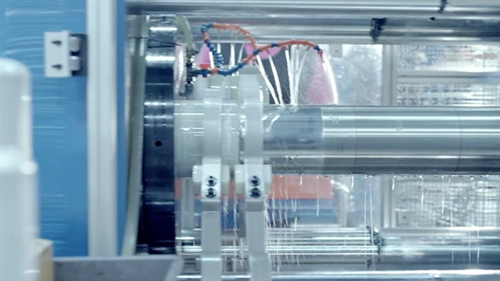

Mac Pro 的外殼在經過了最初的拉深沖壓加工之后，用沖擊擠壓加工方法再繼續加工——與制造滅火器、潛水瓶所采用的方法一樣。

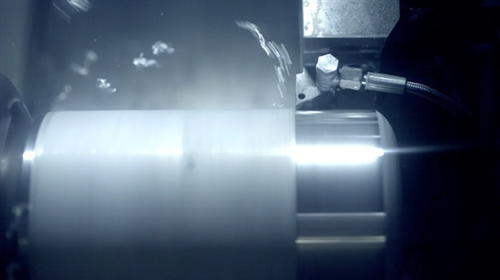

然后蘋果用數控機床對機殼進行加工，使之變得光滑。

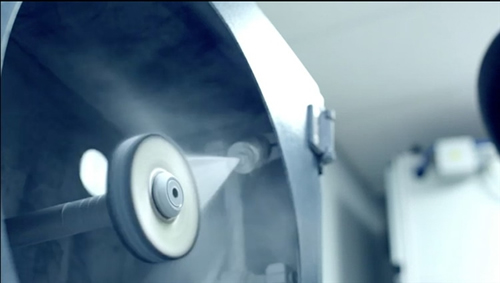

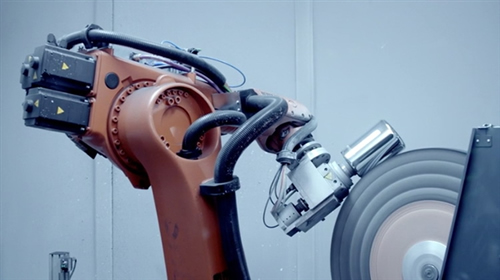

不過，“光滑”遠遠不是蘋果的標準，得將外殼打磨得就好像鏡子一般才行。
刀具在生產過程中也使用同樣的制造工藝，讓刀背變得堅固，刀鋒變得鋒利。
然后在金屬機殼上覆蓋一層保護層，防止被接下來的軋制加工給破壞掉。

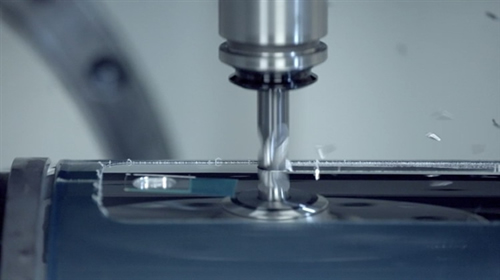

在金屬機殼上加工出I/O插槽。

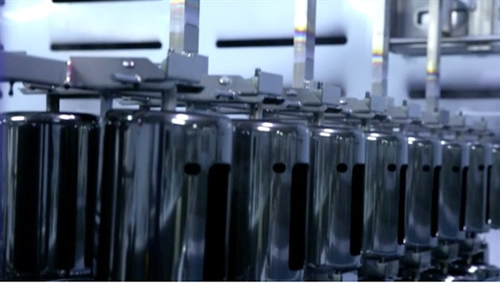

一架子機殼在做陽極化處理。一般對金屬進行陽極化處理會使用到強酸，但為了保證機殼的如鏡面般光滑，它未必會用強酸來處理。
陽極化處理是利用氧化原理使普通的鋁變?yōu)檠趸X，氧化鋁表面覆蓋著陽極氧化膜，可以抗腐蝕、抗氧化。Koenig認為視頻里的支架應該是由鈦制作而成。

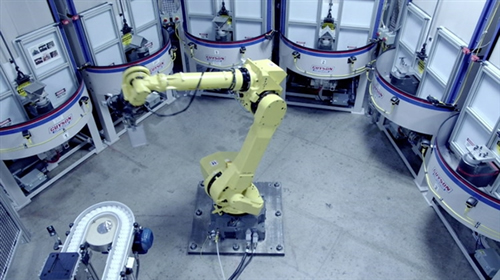

除了 Mac Pro 的機殼外，蘋果還用 Guyson 自動噴砂柜來處理 Mac Pro 中心的冷卻塔。而位于圖片中間的是 FANUC 所生產的機械臂。

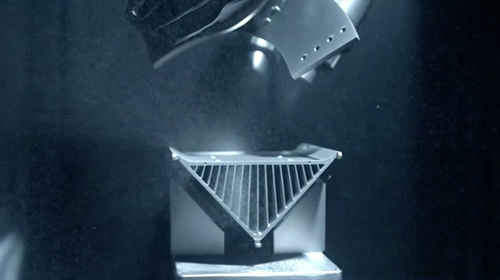

以上是自動噴砂柜的工作場景，它用空氣壓力將玻璃珠子噴出，均勻地極大在冷卻塔的表面上，讓它有一種磨砂的效果。

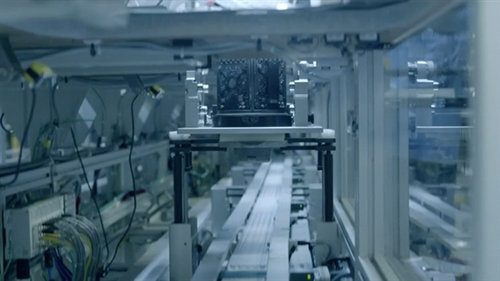

Mac Pro 的生產過程采用了隱藏式部件傳輸系統，它能夠更好地利用空間，而且還盡量避免灰塵的進入，最近在工廠間流行。

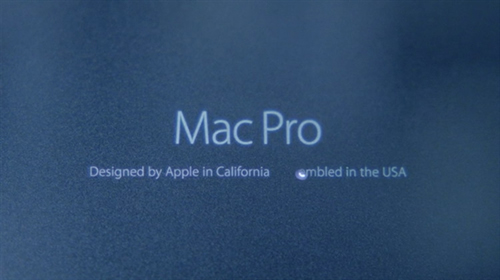

最后，蘋果用光纖激光將 Mac Pro 幾個字刻在機殼上。
所以，這就是蘋果在視頻里展示出來的制造工藝，但以上并非全部，好奇蘋果會如何制造Mac Pro的散熱風扇——看看同樣原理的渦輪機，它是制造業里的黃金標準，曲線復雜，制造困難。 相關視頻鏈接：http://video.duanxie.cn/info/2013115/1-513.shtml [維德視頻網] |
 |
