您的當前位置: 中國鍛壓網 > 資訊中心 > 正文
 傳統合金要么超強，要么高度可變形，但不能兩者兼具。
普渡大學材料工程師團隊近期開發出一種創新工藝，成功制造出適合增材制造（3D打�。┑某邚姸蠕X合金。該工藝利用納米級、層狀的可變形金屬間化合物，將鈷、鐵、鎳和鈦等過渡金屬引入鋁中，從而開發出一種兼具高強度和良好塑性變形能力的新型鋁合金。

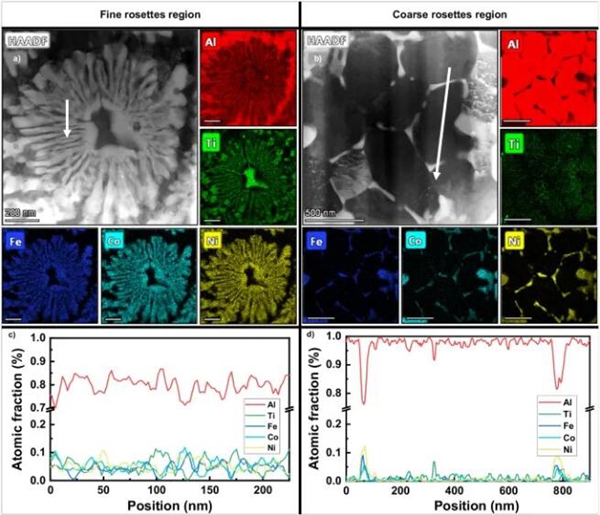

此次研究由普渡大學材料工程學院的王海燕教授和張星航教授領導，團隊成員包括材料科學專業的研究生尚安宇。相關研究成果發表在《自然通訊》雜志上，得到了美國國家科學基金會和美國海軍研究辦公室的支持。此外，這項創新成果已向美國專利商標局申請專利以保護其知識產權。 細玫瑰花結區域的變形機制，圖片來自：普渡大學 “這些金屬間化合物的晶體結構對稱性較低，在室溫下易碎，”普渡大學的研究負責人尚表示�！暗覀兊姆椒ㄊ菍⑦^渡金屬元素形成納米級金屬間化合物薄片，然后聚集成細小的玫瑰花結。納米層狀玫瑰花結可以大大抑制金屬間化合物的脆性。”
王教授補充道：“此外，異質微結構包含堅硬的納米級金屬間化合物和粗晶粒鋁基體，這會產生顯著的背應力，從而提高金屬材料的加工硬化能力。使用激光進行增材制造可以實現快速熔化和淬火，從而引入納米級金屬間化合物及其納米層。”

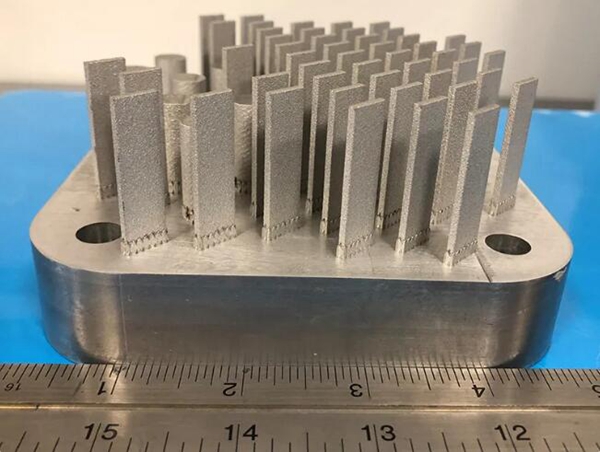

通過該3D打印超高強度鋁合金制作的樣品，圖片來自：普渡大學 研究團隊對所開發的鋁合金進行了多項測試，包括宏觀壓縮試驗、微柱壓縮試驗和后變形分析。測試結果顯示，該鋁合金在宏觀測試中表現出顯著的塑性變形能力和高強度，強度超過900兆帕。

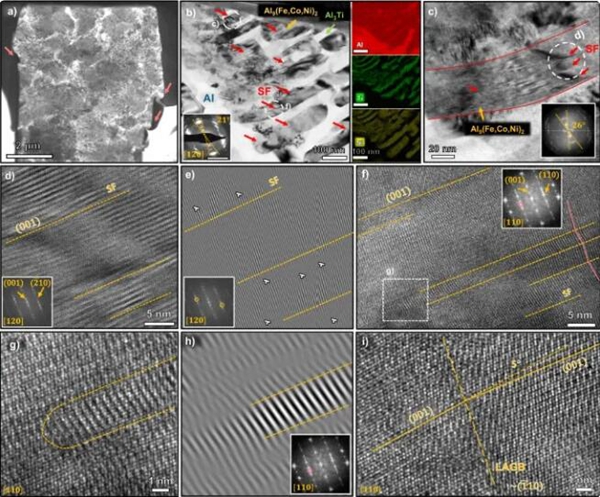

微柱測試表明，所有區域均存在顯著的背應力，某些區域的流動應力超過1千兆帕。變形后分析表明，除了鋁合金基體中豐富的位錯活動外，單斜Al9Co2型脆性金屬間化合物中還形成了復雜的位錯結構和堆垛層錯。 來源：中迅拓鋁模 |
 |
中國鍛壓網官方微信：掃一掃，立即關注！
關注"中國鍛壓網"，獲取獨家行業新聞資訊。 添加方法1： 在“添加好友”中直接添加微信賬號：chinaforge 添加方法2： 微信中掃描左側的二維碼 |
站內資訊搜索
