特高壓開關異型觸指應用于高壓、特高壓電氣行業中，屬于高壓電器的核心零部件，目前洛陽秦漢冷鍛有限公司通過冷精鍛工藝生產的異型觸指出口日本東芝，并長期供貨給平高電氣（股票：600312）。2011年8月26日，洛陽秦漢冷鍛有限公司獲得中國人民共和國國家知識產權局頒發的一種Z型觸指冷精鍛工藝發明專利證書（專利號：ZL 2011 1 0246949.6），專利權限為期20年。

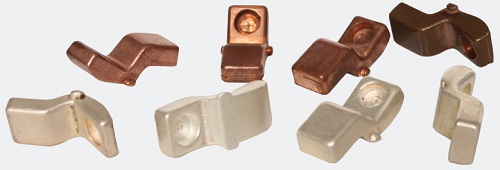

Z型觸指

單體為異型高導銅鍛件，裝配之前鍍銀以提高導電率，組合起來的裝置是斷路器的核心部件，具有運行穩定性好、使用壽命長等特點。

涉及的關鍵技術及解決的關鍵技術問題：

1. 應用公司自有技術進行設備改造，提高生產效率，解決觸指類零件產能跟不上的問題。

2. 應用公司自有技術對產品的生產工藝進行改進，降低加工難度，提高產能和產品合格率。

3. 應用有限元數值模擬技術，合理設計工序和模具，使產品的生產效率提高25%～35%。

4. 通過合理的選擇模具材料和模具材料的熱處理工藝，提高模具壽命，解決模具材料在強度的壓力下容易爆裂的問題。

5. 通過設計一整套的工藝和模具解決特高壓異形觸指的國產化問題。

創新點：

1. 改進產品成形方式，提高產品的致密度、剛性、硬度等強度指標，其中硬度達到HB85、提升了使用壽命。

2. 利用有限元分析法，優化產品模具設計，提高充填的飽滿度和產品合格率；提高了模具使用壽命，從原來的的3000件提高到15000件。

3. 通過設計壓邊工藝改善切邊質量，解決了切邊撕裂本體現象。

4. 采用獨特的下料預成型設計工步，解決彎曲類異形觸指鍛后回彈這一困擾行業多年的問題。

項目產品主要技術指標：

1. 抗插拔能力強，機械壽命10000次。

2. 硬度相對于原材料有明顯提升，達到HB85。

3. 導電率達到國標要求，達到95IACS%。

多個單體異形觸指用彈性裝置固定組合使用，單體為高導銅鍛件，裝配之前需要鍍銀提高導電率，組合起來的裝置是斷路器中的核心部件。斷路器在整個高壓開關組合電器的中扮演者相當重要的角色，它擔負著控制和保護電力系統安全穩定運行的作用。采用有限元分析數值模擬的辦法建立模型，并用模擬的方式直觀的顯示模擬的效果，并作出優化；采用下料的同時復合預成型，提高了生產效率，減少了工序，降低了生產成本；采用彎曲后鍛造的方式成形，杜絕了鍛后回彈的可能，提高了產品質量的穩定性。

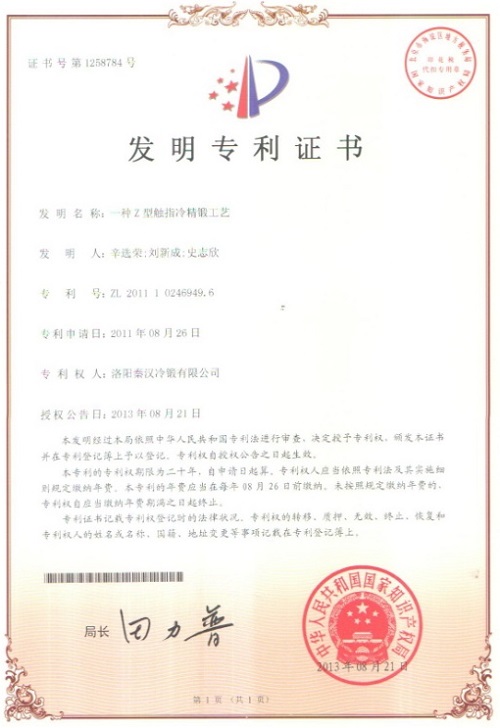

“一種Z型觸指冷精鍛工藝”是洛陽秦漢冷鍛有限公司具有獨立自主產權的專利技術。

一種Z型觸指冷精鍛工藝
專利號：ZL 2011 1 0246949.6
